El ESP32 escanea una matriz 10 × 7, exige lecturas consecutivas y espera la liberación antes de aceptar otro impacto
09
VOLVER A PROYECTOS
HARDWARE · JUEGO
OCHE
UNA DIANA FÍSICA,
DIEZ FORMAS DE JUGAR
Sistema completo de diana electrónica: un ESP32 lee cada impacto sobre la matriz física, una Raspberry Pi ejecuta diez modos de juego y una botonera USB permite controlar el quiosco sin pantalla táctil.
ESP32PythonFlaskSQLite
CONNECTED DART SYSTEM
ESP32 + RASPBERRY PI
2026
CASE STUDY
Los pares eléctricos viajan por serie a 115200 baudios y se traducen a sector y multiplicador fuera del firmware
La botonera funciona como teclado USB independiente con cinco acciones contextuales para operar el quiosco
02FUNCIONALIDADES PRINCIPALES
Lectura física de impactos
El ESP32 recorre las 10 filas y 7 columnas de la matriz. Confirma el mismo contacto en lecturas consecutivas y espera a que el segmento se libere para contar cada dardo una sola vez.
Protocolo de la diana
Cada par detectado se envía por USB serie a 115200 baudios. El servicio Python lo traduce a sector, doble, triple o centro antes de entregarlo al motor de partida.

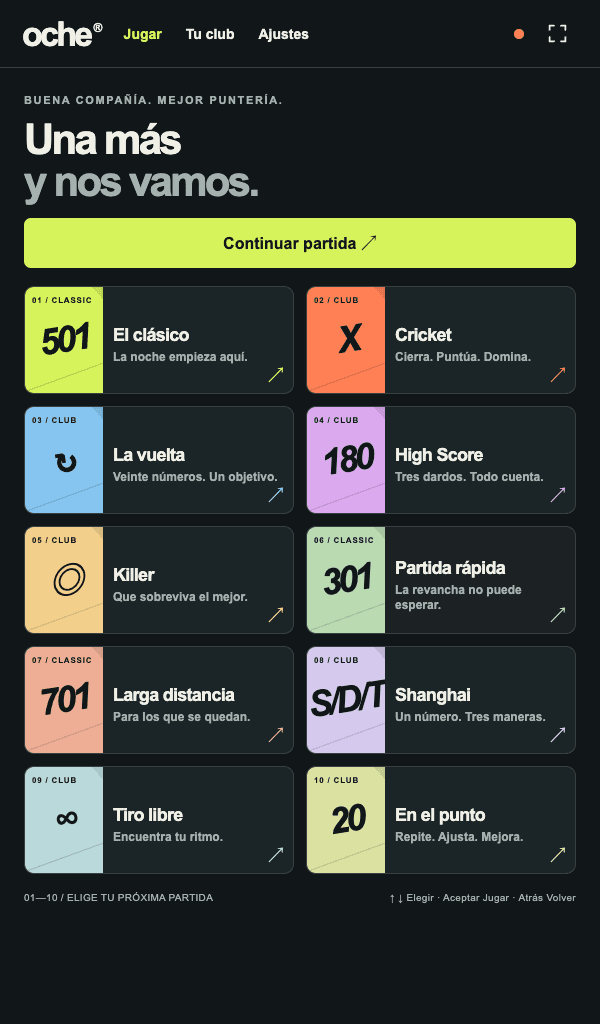

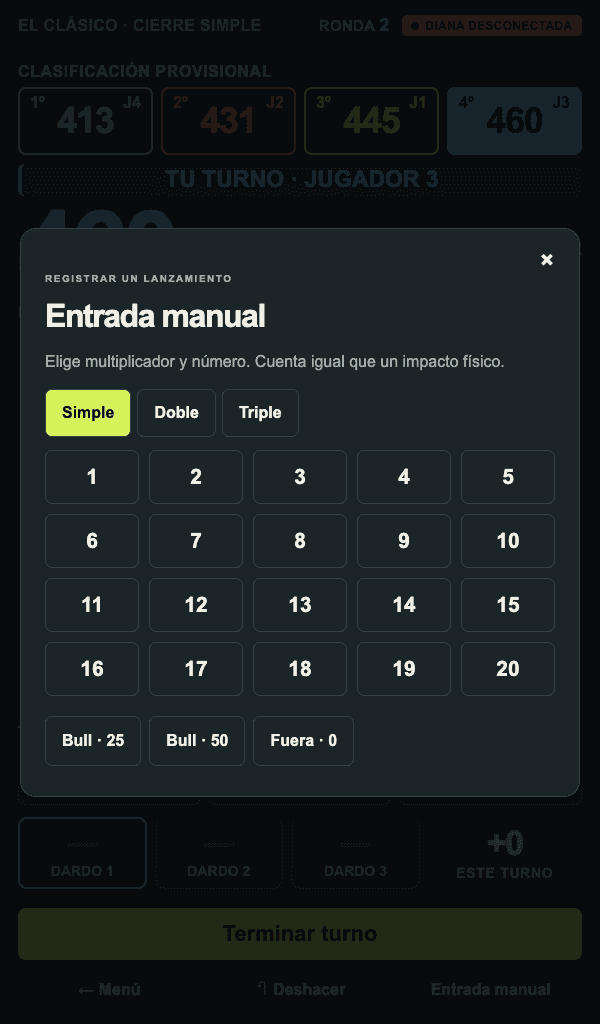

Diez modos de juego
301, 501, 701, Cricket, La vuelta, High Score, Killer, Shanghai, Tiro libre y En el punto comparten un motor de reglas probado.

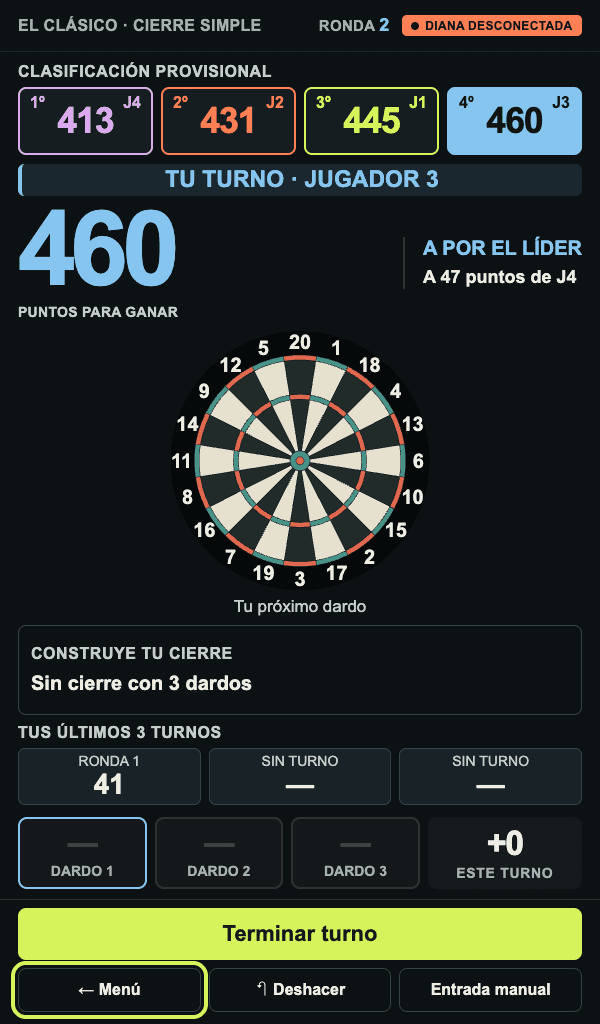

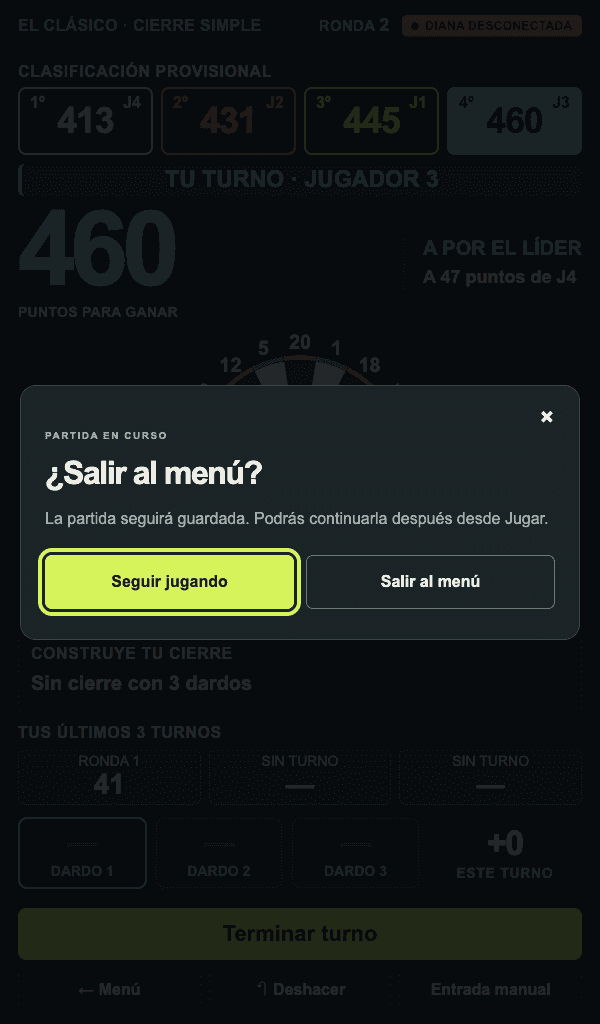

Marcador en tiempo real
Flask publica snapshots por Server-Sent Events con clasificación, cierres, turnos recientes, diagnósticos y opción de deshacer.

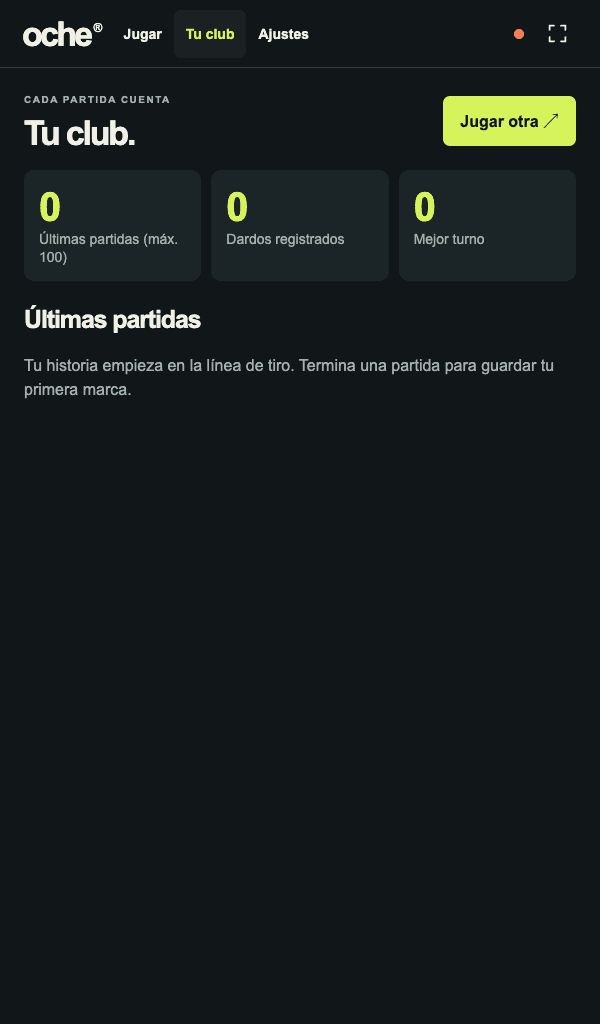

Quiosco para Raspberry Pi
Interfaz vertical de 600 × 1024, arranque automático, persistencia SQLite y comunicación separada con la diana y los controles físicos.

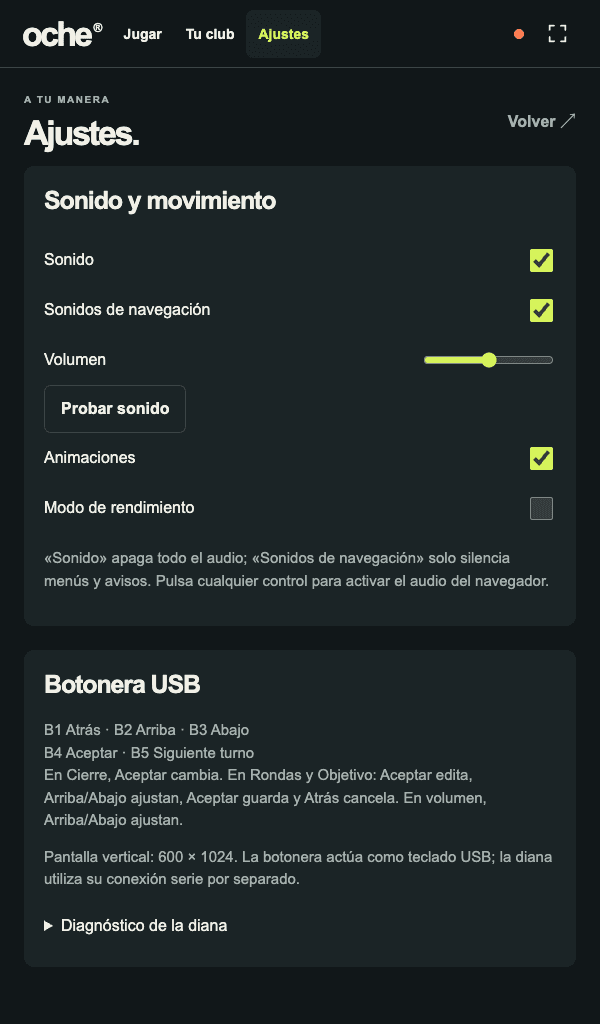

Botonera USB contextual
Cinco botones actúan como teclado USB: atrás, arriba, abajo, aceptar y siguiente turno. El software adapta su función al cierre, los ajustes, el volumen o la navegación.
03DEL IMPACTO AL MARCADOR
La diana expone 17 líneas eléctricas. El ESP32 activa cada fila y lee las columnas hasta localizar el par cerrado por el dardo. Solo valida el impacto cuando la lectura se repite y bloquea nuevos eventos hasta que el segmento vuelve a abrirse.
La botonera viaja por un canal independiente y se presenta como teclado USB. Sus cinco controles —atrás, arriba, abajo, aceptar y siguiente turno— se traducen en acciones contextuales para navegar, editar un cierre o ajustar el volumen sin tocar la pantalla.
